VISUALIZADOR DE CAMPOS MAGNETICOS

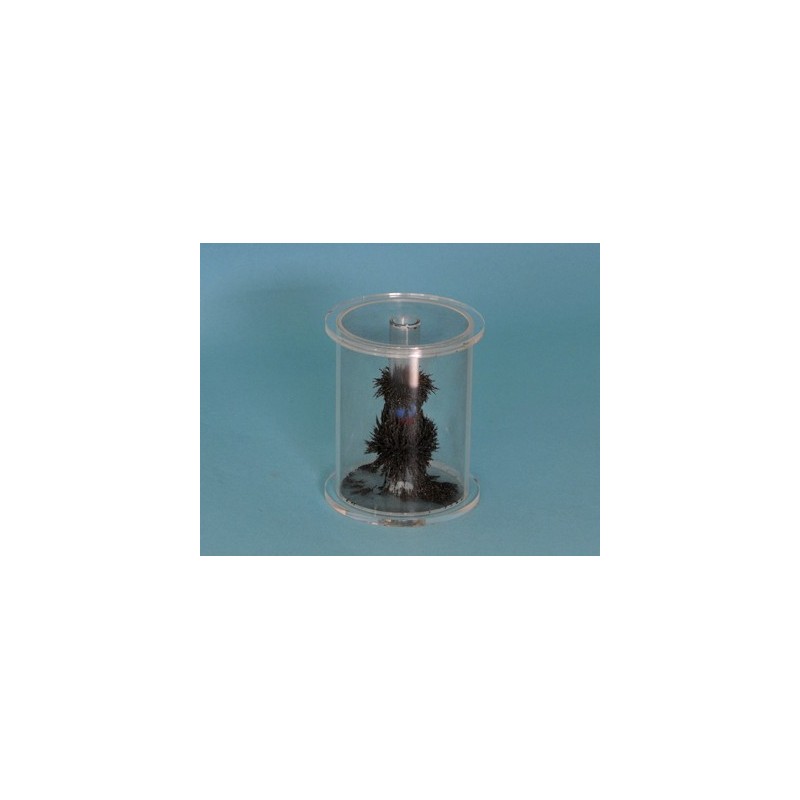

El visualizador de campos magnéticos demuestra la naturaleza tridimensional del campo

magnético asociado a imanes en forma de barras. Consta de una cámara hueca de acrílico

transparente con un túnel en su centro para alojar imanes cilíndricos. La cámara tiene limaduras

de hierro de alta calidad, que se alinean según la geometría del campo magnético de un imán.

También permite investigar imanes de otras formas, simplemente colocando sus polos

adyacentes a cualquier lado de la cámara.

Procedimiento:

1. Agite la cámara y burbujee de lado a lado para dispersar las limaduras. Debido a la bolsa

de aire atrapada, las limaduras de hierro se distribuyen uniformemente dentro del

recipiente.

2. Introduzca el imán cilíndrico por el centro del agujero axial y observe los cambios.

3. Ahora, sin cambiar la posición del imán, gire la cámara lentamente hasta que todas las

limaduras se hayan adherido alrededor de la barra magnética.

4. Observe la alineación de las limaduras de hierro.

5. Repita el experimento con otros imanes.

Observaciones: Esta demostración revela las siguientes características clave de las líneas del

campo magnético de un imán cilíndrico:

1. El monopolo magnético no existe, sólo existen dipolos y combinaciones de dipolos, lo

que demuestra que las líneas del campo magnético parten de un polo y terminan en el

polo opuesto. Los vectores del campo magnético son tangentes a las líneas en todos los

puntos.

2. La densidad de las líneas del campo magnético es proporcional a la intensidad del campo

magnético en esa región.

3. Las líneas del campo magnético nunca se cruzan entre sí, de lo contrario el campo tendría

una dirección ambigua en los cruces
